Der Prüfpfad trennt verfügbare Grundstücksfläche von technisch nutzbarer Quellenfläche. Er verbindet Heizlast und Systemtemperatur mit Bodenhinweisen, Abständen, Leitungswegen, Aushublogistik und Wiederherstellung. So wird sichtbar, ob ein Flächenkonzept mit Garten, Zufahrt, Entwässerung, Bäumen und künftigen Bauvorhaben vereinbar ist und ob Angebote wirklich dieselben Erd- und Hydraulikleistungen enthalten.
Nutzbare Fläche statt Grundstücksgröße erfassen
Die Gesamtfläche eines Grundstücks ist kein Auslegungswert. Gebäude, befestigte Bereiche, Leitungen, Schächte, Stützwände, Bäume, Schutzstreifen und dauerhaft anderweitig genutzte Zonen verkleinern die tatsächlich planbare Quellenfläche. Ein erster Lageplan sollte deshalb jede Einschränkung sichtbar machen und zwischen gesicherten Informationen und Annahmen unterscheiden. Auch Flächen, die während der Bauphase erreichbar wirken, können für die dauerhafte Rohrführung oder spätere Nutzung ungeeignet sein.
Für den Flächenkollektor werden zusammenhängende Bereiche, Leitungswege zum Gebäude und mögliche Verteilerstandorte gemeinsam betrachtet. Eine schematische Rohrzeichnung hilft, Engstellen und Kreuzungen zu erkennen, ersetzt jedoch keine fachliche Auslegung. Besonders wichtig ist der Unterschied zwischen freier Oberfläche und verfügbarem Bodenvolumen: Oberhalb einer scheinbar leeren Gartenfläche können zukünftige Bauabsichten bestehen, während darunter Leitungen oder Entwässerungseinrichtungen verlaufen.
Der Planstand bekommt ein Datum und einen Verantwortlichen. Änderungen an Terrasse, Gartenhaus, Pool, Zisterne, Zufahrt oder Anbau werden nicht erst auf der Baustelle mit dem Kollektor abgestimmt. Dadurch bleibt erkennbar, welche Flächen langfristig für die Wärmequelle reserviert sind. Die Planung soll keine Nutzung verbieten, sondern Nutzungskonflikte früh benennen, damit Quelle, Gartenplanung und Gebäudetechnik nicht mit widersprüchlichen Annahmen beauftragt werden.
Heizlast und Quellenleistung auf denselben Planstand bringen
Wie bei jeder Sole-Wasser-Anlage beginnt die Auslegung auf der Gebäudeseite. Eine nachvollziehbare Heizlast oder fachlich dokumentierte Vorstufe beschreibt Raumtemperaturen, Bauteile, Lüftung, Warmwasser und bereits feststehende Sanierungsmaßnahmen. Wohnfläche und Baujahr allein liefern keine ausreichende Grundlage. Werden Heizflächen oder Systemtemperaturen später geändert, muss geprüft werden, ob Wärmepumpe und Kollektor weiterhin auf dieselbe Leistung und Betriebsweise abgestimmt sind.
Die horizontale Wärmequelle wird nicht nur für einen kurzen Spitzenmoment betrachtet. Wärmeentzug, Regeneration und Betriebszeiten wirken über die Heizperiode zusammen. Allgemeine Flächenkennwerte können eine frühe Orientierung ermöglichen, dürfen aber nicht ohne benannte Boden- und Betriebsannahmen in ein Angebot übernommen werden. Fachplanung muss erklären, welche Daten verwendet wurden und welche Unsicherheit bis zu weiteren Untersuchungen oder zur Ausführung bestehen bleibt.
Alle Anbieter erhalten dieselben Gebäudedaten, denselben Lageplan und dieselbe Beschreibung der vorgesehenen Wärmequelle. So lässt sich unterscheiden, ob verschiedene Preise aus effizienteren Lösungen oder lediglich aus verschiedenen Systemgrenzen entstehen. Falls Zusatzheizung, bivalenter Betrieb oder passive Kühlung vorgesehen sind, werden Funktion und Bilanzgrenze ausdrücklich beschrieben. Eine versteckte elektrische Reserve darf nicht dazu dienen, eine zu knapp oder unklar geplante Quelle als vollständig erscheinen zu lassen.
Boden, Feuchte und Regeneration als Prüfgrößen behandeln
Bodenart und Feuchte beeinflussen, wie Wärme zur Rohrleitung gelangt und wie sich die Quelle regeneriert. Öffentliche Boden- oder Geologiekarten können Hinweise liefern, arbeiten jedoch mit Maßstäben und Datenständen, die nicht jede Veränderung auf dem Grundstück erfassen. Auffüllungen, frühere Erdarbeiten oder lokale Entwässerung können von einer Übersicht abweichen. Kartenergebnisse werden deshalb als Screening dokumentiert und nicht als Garantie für die Leistung einer konkreten Fläche verwendet.
Für die Planung sind auch Oberflächenwasser, Versickerung, Grundwasserhinweise und die spätere Bedeckung relevant. Das bedeutet nicht, dass jede feuchte oder trockene Zone automatisch geeignet oder ungeeignet ist. Vielmehr muss die Fachplanung offenlegen, welche Annahmen über Boden und Wasserhaushalt in die Auslegung eingehen. Sind die Angaben unsicher, wird festgelegt, welche Erkundung oder Abstimmung vor der Ausführung erforderlich ist und wer sie beauftragt.
Vegetation und Nutzung beeinflussen den langfristigen Zustand der Fläche. Tief wurzelnde Bäume, starke Versiegelung oder spätere Aufschüttungen können mit Rohrlayout, Zugänglichkeit oder Regeneration kollidieren. Eine verantwortbare Planung betrachtet daher nicht nur den Tag des Verfüllens, sondern die voraussichtliche Nutzung über viele Jahre. Wo keine belastbare Information vorliegt, bleibt die Entscheidung als offener Punkt im Plan und wird nicht durch einen pauschalen Sicherheitsabstand ersetzt.
Rohrlayout, Abstände und Leitungswege dokumentieren

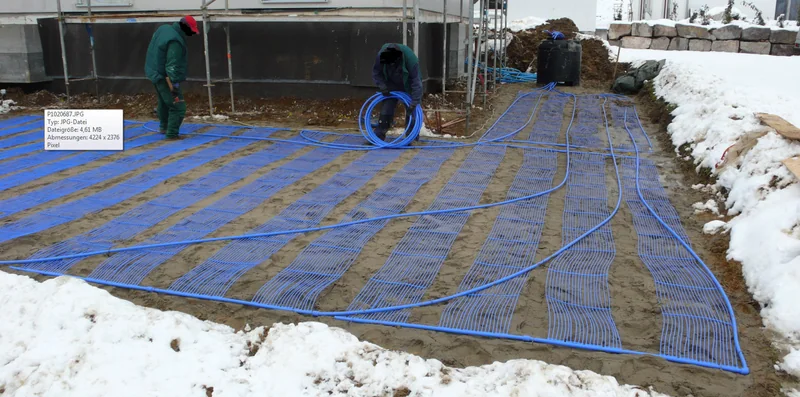

Ein Flächenkollektor besteht nicht aus beliebig verteilten Rohrmetern. Rohrführung, Kreislängen, hydraulische Verschaltung, Verteiler und Leitungsweg zum Gebäude müssen als zusammenhängendes System geplant werden. Die Zeichnung sollte erkennen lassen, welche Bereiche belegt sind, wo sich Übergänge befinden und wie eine spätere Ortung möglich bleibt. Allgemeine Skizzen aus Produktunterlagen können das Prinzip erklären, ersetzen aber keine projektbezogene Ausführungszeichnung.
Abstände zu Gebäude, Grenzen, Leitungen, Bäumen und anderen Anlagen werden anhand der konkreten Planung und der einschlägigen Anforderungen festgelegt. Ein einzelner Standardwert aus einem anderen Projekt ist keine sichere Grundlage, weil Bauweise, Boden, Leitungslage und örtliche Vorgaben abweichen können. Werden Kreuzungen oder enge Passagen unvermeidbar, muss die Lösung vor Beginn der Erdarbeiten fachlich beschrieben und mit den betroffenen Gewerken koordiniert werden.
Auch die Hauseinführung gehört zum Layout. Sie benötigt eine definierte Trasse, Abdichtung, Frost- und Beschädigungsschutz sowie einen klaren Übergabepunkt zwischen Erdarbeiten, Quellenbau und Heizungsinstallation. Ohne diese Festlegung kann ein Angebot am Grundstück enden, während ein anderes bis zum Soleverteiler reicht. Eine gemeinsame Schnittstellenzeichnung macht solche Unterschiede sichtbar und reduziert improvisierte Verbindungen während der Bauphase.
Erdarbeiten und Baustellenablauf als eigenes Gewerk planen
Der Flächenkollektor benötigt eine Bauphase mit erheblicher Bewegung von Boden und Material. Zufahrt, Maschinenwahl, Zwischenlagerung, Schutz bestehender Flächen und Reihenfolge der Arbeiten werden deshalb vorab beschrieben. Ein leerer Garten ist nicht automatisch eine freie Baustelle: Tragfähigkeit, Gefälle, enge Tore, Nachbargrenzen und der Schutz von Gebäuden können den Ablauf bestimmen. Fotos unterstützen die Planung, ersetzen jedoch keinen geprüften Baustelleneinrichtungsplan.
Aushub muss so getrennt und gelagert werden, dass die vorgesehene Wiederverfüllung möglich bleibt. Ob Boden wiederverwendet, aufbereitet oder abgefahren wird, darf nicht erst nach dem Öffnen der Fläche unklar sein. Auch Wetter und Wasserhaltung können den Ablauf verändern. Das Angebot sollte daher benennen, welche Annahmen für Boden, Lagerplatz und Entsorgung gelten und wie zusätzliche Leistungen freigegeben und dokumentiert werden.
Vor dem Verfüllen werden Rohrlage, Verteiler, Prüfungen und festgelegte Abstände dokumentiert. Die Verantwortung für Freigabe und Fotodokumentation muss eindeutig sein. Anschließend folgen lagenweiser Einbau, Oberflächenwiederherstellung und gegebenenfalls Übergabe an Garten- oder Landschaftsbau. Wird die Wiederherstellung nur als pauschaler Endpunkt genannt, bleibt offen, welcher Qualitätszustand geschuldet ist. Ein Bestandsprotokoll schafft hierfür eine nachvollziehbare Grundlage.
Örtlichen Verfahrensweg und Nutzungskonflikte klären
Auch ohne tiefe Sondenbohrung kann eine horizontale Wärmequelle wasserrechtliche, baupraktische oder örtliche Fragen auslösen. Zuständigkeit und erforderliche Unterlagen richten sich nach Standort und Vorhaben. Eine bundesweit pauschale Aussage zur Verfahrensfreiheit wäre deshalb nicht belastbar. Der Planer identifiziert die aktuell zuständige Stelle und dokumentiert, ob Anzeige, Abstimmung, Erlaubnis oder weitere Nachweise für den konkreten Planstand verlangt werden.
Schutzbereiche, Entwässerungsanlagen, Leitungsrechte oder andere Grundstücksbindungen werden nicht aus dem sichtbaren Gartenbild abgeleitet. Grundbuch- und Leitungsinformationen, amtliche Portale sowie Rückmeldungen der zuständigen Stellen erfüllen unterschiedliche Funktionen. Ein Kartenhinweis ist ein Prüfauftrag; das Fehlen eines Hinweises ist keine Freigabe. Jede Aussage wird mit Quelle und Abrufdatum dem Projektstand zugeordnet.
Der Verfahrenskalender wird mit der Bauplanung verbunden. Es muss klar sein, welche Planung vor einer formalen Klärung sinnvoll ist, welche Arbeiten erst danach beginnen dürfen und wie mit Auflagen oder einer geänderten Variante umgegangen wird. Damit entsteht keine Rechtsberatung, sondern eine belastbare Reihenfolge. Sie schützt davor, Erdarbeiten zu terminieren, bevor Quelle, Grundstücksnutzung und notwendige Entscheidungen zusammenpassen.
Vollkosten über Erdreich, Quelle und Gebäude vergleichen
Ein vollständiger Kostenrahmen trennt Planung, mögliche Behördenleistungen, Baustelleneinrichtung, Aushub, Bodenlagerung oder Entsorgung, Rohrsystem, Verteiler, Solemedium, Hauseinführung, Wärmepumpe, Hydraulik, Elektro, Wiederherstellung und Dokumentation. Ein niedriger Materialpreis für Rohr sagt wenig über das Gesamtprojekt aus. Solange Mengen und Bodenannahmen offen sind, werden keine scheinexakten Summen versprochen, sondern Kostentreiber und Entscheidungszeitpunkte benannt.
Angebote werden in dieselbe Leistungsstruktur übertragen. Für jede Position ist erkennbar, ob sie enthalten, optional, bauseits oder noch zu klären ist. Besonders sorgfältig werden Erdarbeiten und Wiederherstellung geprüft, weil sie häufig durch andere Unternehmen ausgeführt werden. Übergabepunkte, Gewährleistung und Koordination müssen trotzdem zusammenpassen. Ein Auftraggeber sollte nicht erst bei einer Störung herausfinden, dass Quellenbau und Heizungsinstallation unterschiedliche Systemgrenzen vorausgesetzt haben.
Mögliche Förderung wird getrennt von den Projektkosten dargestellt. Bedingungen, Reihenfolge und Nachweise können sich ändern und müssen zum aktuellen Prüfzeitpunkt aus der Originalquelle gelesen werden. Ein Förderhinweis ersetzt weder technische Eignung noch Finanzierung. Der Entscheidungsbogen bleibt deshalb auch dann verständlich, wenn sich ein Programm oder Bonus ändert: Er zeigt die vollständige Leistung, die offenen Risiken und die Variante, auf die sich der Preis tatsächlich bezieht.
Prüfung, Dokumentation und spätere Flächennutzung sichern
Vor dem Verfüllen werden die vereinbarten Druck- und Dichtheitsprüfungen durchgeführt und dem konkreten Kreis zugeordnet. Rohrlage, Verteiler, Leitungsweg und Hauseinführung werden eingemessen oder anderweitig nachvollziehbar dokumentiert. Materialdatenblätter allein reichen nicht aus, wenn nicht erkennbar ist, wo die Bauteile tatsächlich liegen. Die Übergabe umfasst daher sowohl technische Unterlagen als auch einen verständlichen Plan für Eigentümer und spätere Gewerke.
Nach der Inbetriebnahme werden Quellen- und Gebäudeseite gemeinsam betrachtet. Volumenströme, Regelung, Heizkurve und Messgrenzen beeinflussen die Bewertung des Betriebs. Eine Jahresarbeitszahl ist nur sinnvoll, wenn eingesetzter Strom und abgegebene Wärme mit derselben definierten Systemgrenze erfasst werden. Erdlinie verspricht keine Kennzahl; der Prüfpfad sorgt dafür, dass Anbieter ihre Annahmen und das vorgesehene Messkonzept nachvollziehbar benennen.
Die Fläche bleibt Teil der Anlage, auch wenn nach der Wiederherstellung keine Technik sichtbar ist. Eigentümer benötigen deshalb Hinweise zu Bepflanzung, späteren Erdarbeiten, Versiegelung und Änderungen am Grundstück. Vor einem neuen Bauvorhaben wird der Bestandsplan herangezogen und fachlich geprüft. Der Projektcheck selbst ist keine Planung oder Freigabe, sondern strukturiert Angaben für mögliche Fachbetriebe, die Verantwortung für Auslegung, Ausführung und Abnahme übernehmen.
Fragen zum Prüfpfad
Häufig gefragt
Reicht ein großer Garten automatisch für einen Flächenkollektor?
Nein. Entscheidend ist die langfristig nutzbare und erreichbare Bodenfläche nach Abzug von Gebäude, Leitungen, Bäumen, befestigten Bereichen und anderen Nutzungen. Gebäudelast, Bodenannahmen, Rohrlayout und örtlicher Verfahrensweg müssen zusätzlich zusammenpassen.
Kann eine Bodenkarte die Auslegung festlegen?
Nein. Amtliche Karten unterstützen das Screening und zeigen mögliche Fragen, arbeiten aber mit Maßstab und Datenstand. Auffüllungen oder lokale Veränderungen können abweichen; die projektbezogene Fachplanung muss Annahmen, Unsicherheiten und erforderliche Prüfungen benennen.
Welche Kostenpositionen werden bei Flächenkollektoren leicht übersehen?
Häufig fehlen Baustelleneinrichtung, Zwischenlagerung oder Entsorgung von Boden, Hauseinführung, Verteiler, Wiederherstellung und Koordination mit Gartenbau oder anderen Gewerken. Ein Vollkostenvergleich markiert jede Position als enthalten, optional, bauseits oder offen.
Darf die Fläche später bepflanzt oder bebaut werden?
Das lässt sich nicht pauschal beantworten. Rohrlage, Auslegung, Regeneration, Wurzeln, Versiegelung und örtliche Anforderungen müssen berücksichtigt werden. Der dokumentierte Bestandsplan wird deshalb vor späteren Erd- oder Bauarbeiten fachlich geprüft.
Ist der Erdlinie-Projektcheck bereits eine Auslegung?
Nein. Er sammelt Gebäude-, Grundstücks- und Projektangaben für eine mögliche Vermittlung. Heizlast, Quellenplanung, Behördenweg, Ausführung und Abnahme bleiben Aufgaben der zuständigen Fachleute und Stellen; ein positives Ergebnis oder Angebot wird nicht garantiert.
Quellen und Prüfstand
Redaktionell geprüft am 28.08.2026. Externe Stellen können Verfahren und Dokumente ändern; für das konkrete Projekt gilt stets der aktuelle Stand.
