Die Machbarkeit hängt von Gebäudelast, nutzbarer Trassenlänge, Bodenannahmen, Abständen, Bauablauf und hydraulischem Konzept ab. Ein belastbarer Prüfpfad verbindet diese Faktoren mit Grundstücksplanung und Verantwortlichkeiten. Er zeigt außerdem, welche Eigenleistungen überhaupt fachlich und vertraglich zulässig eingegrenzt werden können und welche Prüfungen zwingend bei qualifizierten Betrieben bleiben.
Ringgraben als Quellenkonzept statt Sparrezept verstehen

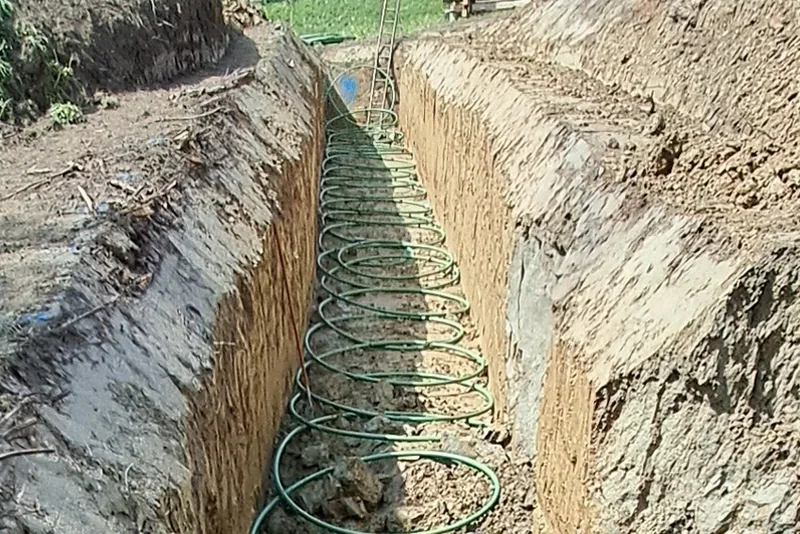

Die Bezeichnung Ringgrabenkollektor beschreibt eine Anordnung, keine universelle Bauanleitung. Rohrschleifen werden in einer projektierten Trasse verlegt, die häufig Randbereiche des Grundstücks nutzt. Ob dieses Prinzip zum Vorhaben passt, ergibt sich erst aus Gebäudelast, Grundstücksgeometrie, Boden, Abständen und dem geplanten Betrieb. Ein gelungenes Beispiel aus einem Forum oder Nachbargrundstück kann Ideen liefern, aber keine Auslegung für eine andere Adresse übernehmen.
Zu Beginn werden Ziel und Systemgrenze festgelegt. Soll die Quelle ausschließlich heizen, ist eine Kühlfunktion vorgesehen, welche Wärmepumpe soll angebunden werden und welche Sanierungsmaßnahmen sind verbindlich? Gleichzeitig wird geklärt, ob das Grundstück noch verändert oder bebaut wird. Ohne diese Informationen kann eine gezeichnete Trasse zwar in den Lageplan passen, aber mit späteren Wegen, Leitungen oder Baukörpern kollidieren.
Der Prüfpfad behandelt jede frühe Dimension als Annahme. Erst Fachplanung und standortbezogene Klärung verbinden Rohrlayout, Quellenleistung und Ausführung. Das verhindert zwei typische Fehlinterpretationen: Ein Ringgraben ist nicht automatisch günstiger, nur weil die Rohrleitung gebündelt liegt, und er ist nicht automatisch genehmigungsfrei, nur weil keine tiefe Sonde gebohrt wird. Der örtliche Verfahrensweg bleibt Teil der Machbarkeit.
Grundstücksgeometrie und Trasse belastbar zeichnen
Ein aktueller Lageplan bildet Gebäude, Grenzen, Höhen, Zufahrten, befestigte Flächen, Bäume, Schächte und bekannte Leitungen ab. Daraus entsteht zunächst ein Korridor möglicher Trassen, noch kein Ausführungsplan. Engstellen, Richtungswechsel und Kreuzungen werden sichtbar markiert. Auch die Verbindung zum Technikraum und ein geeigneter Verteilerstandort gehören zur Geometrie, weil die Quelle nicht am Graben endet.
Die Trasse muss mit der dauerhaften Grundstücksnutzung vereinbar sein. Geplante Garage, Erweiterung, Pool, Zisterne, Stützwand, Entwässerung oder tiefe Bepflanzung können den verfügbaren Korridor verändern. Diese Vorhaben werden nicht als vage Zukunftsidee ausgeblendet, sondern mit einem Planstand versehen. Eigentümer entscheiden dann bewusst, welche Fläche für die Wärmequelle langfristig freigehalten werden soll und welche Variante bei einer späteren Änderung erneut geprüft werden muss.
Gefälle und Geländesprünge beeinflussen Baustellenablauf und Leitungsführung. Eine flache Zeichnung kann daher einen räumlich schwierigen Graben verbergen. Die Fachplanung prüft, ob Böschungen, Aushubsicherung, Wasserhaltung oder eingeschränkte Maschinenbewegung relevant werden. Eine alternative Trasse ist nur dann eine Alternative, wenn sie technisch, rechtlich und logistisch bewertet wurde; eine Linie auf dem Plan allein erfüllt diese Anforderung nicht.
Heizlast und Betriebsweise vor dem Rohrlayout klären
Die erforderliche Quellenleistung folgt aus dem Gebäude und dem geplanten Betrieb. Eine nachvollziehbare Heizlast beziehungsweise fachliche Vorstufe umfasst mehr als Wohnfläche und Baujahr. Heizflächen, Systemtemperaturen, Warmwasser, Lüftung und fest beschlossene Sanierungsschritte beeinflussen die Auslegung. Werden diese Daten nach dem Trassenentwurf verändert, müssen Quelle, Wärmepumpe und Hydraulik erneut aufeinander abgestimmt werden.
Auch die zeitliche Belastung ist relevant. Wärmeentzug und Regeneration verteilen sich über das Jahr; eine kurze Leistungsangabe beschreibt diesen Zusammenhang nicht vollständig. Bodenannahmen, Rohrsystem und Betriebsstrategie werden deshalb gemeinsam dokumentiert. Sollen passive Kühlung oder andere zusätzliche Betriebszustände berücksichtigt werden, erscheinen sie mit ihrer Systemgrenze im Konzept und nicht lediglich als werbliche Zusatzfunktion.
Für den Angebotsvergleich erhalten alle Beteiligten denselben Planstand. Der Heizungsbetrieb darf nicht mit einer anderen Last arbeiten als die Quellenplanung, und ein Erdbauer darf nicht von einer abweichenden Trasse ausgehen. Änderungen werden versioniert und mit Verantwortlichem festgehalten. Diese Disziplin wirkt aufwendig, spart aber Entscheidungen auf der offenen Baustelle, wenn Graben, Rohr und Technikraum bereits voneinander abhängen.
Bodenannahmen und Grabenabschnitte differenziert planen
Amtliche Boden- und Geologiekarten unterstützen eine frühe Einordnung, können den Boden im Graben jedoch nicht vollständig vorhersagen. Auffüllungen, frühere Bauarbeiten, lokale Entwässerung und wechselnde Schichten können innerhalb eines Grundstücks Unterschiede erzeugen. Der Plan nennt deshalb Quelle, Maßstab und Abrufdatum der Kartendaten und trennt daraus abgeleitete Fragen von bestätigten Ausführungsdaten.
Ein Ringgraben kann in Abschnitte mit unterschiedlicher Belegung oder Funktion gegliedert werden. Wie Rohrschleifen verteilt werden, ist eine Auslegungsentscheidung und kein frei übertragbares Muster. Die Planung muss zeigen, welche Boden- und Lastannahmen für jeden Abschnitt gelten, wie hydraulische Kreise gebildet werden und welche Bereiche bewusst ausgespart bleiben. Ohne diese Zuordnung lässt sich eine spätere Abweichung kaum bewerten.
Feuchte, Oberflächenwasser und mögliche Wasserhaltung werden als Baustellen- und Betriebsfragen getrennt betrachtet. Ein feuchter Boden ist nicht pauschal gut und ein trockener Boden nicht automatisch ungeeignet. Maßgeblich sind fachliche Annahmen und die konkrete Ausführung. Wenn die Informationslage unsicher bleibt, wird vorab definiert, welche Beobachtung oder zusätzliche Prüfung eine Entscheidung auslöst und wer diese Entscheidung dokumentiert.
Abstände, Leitungen und Zugang als harte Randbedingungen behandeln
Abstände zu Gebäuden, Grenzen, Leitungen, Bäumen und anderen Anlagen werden nicht aus einer allgemeinen Skizze übernommen. Sie richten sich nach Projekt, Technik und örtlichen Anforderungen. Bestandspläne werden mit sichtbaren Schächten, Anschlüssen und gegebenenfalls ergänzender Ortung abgeglichen. Unbekannte Leitungen bleiben als Risiko markiert; sie verschwinden nicht dadurch, dass im Plan keine Linie vorhanden ist.
Der Graben benötigt mehr Arbeitsraum als seine spätere Lage vermuten lässt. Baggerbewegung, Aushub, Rohrmaterial, Zugang für Prüfungen und Schutz bestehender Oberflächen müssen in den Baustellenplan passen. Bei engen Grundstücken kann die Fläche für Zwischenlagerung zum eigentlichen Engpass werden. Das Angebot benennt deshalb Annahmen zu Maschinen, Lagerplatz, Abfuhr, Wetter und Wiederherstellung, statt nur eine fertige Trassenlänge zu kalkulieren.
Die Hauseinführung und der Weg zum Verteiler werden mit derselben Sorgfalt geplant wie der äußere Ring. Frostschutz, Abdichtung, Kreuzungen und mechanischer Schutz sind konkrete Schnittstellen. Wenn Erdbau und Heizungsinstallation von unterschiedlichen Unternehmen ausgeführt werden, muss eindeutig sein, wer welchen Übergabepunkt herstellt, prüft und übernimmt. Eine Lücke an dieser Stelle kann eine ansonsten sorgfältig verlegte Quelle funktionsunfähig machen.
Eigenleistung klar begrenzen und Qualitätssicherung sichern
Beim Ringgrabenkollektor wird häufig über Eigenleistung gesprochen. Ob und in welchem Umfang sie sinnvoll, versicherbar und vertraglich akzeptiert ist, muss vor der Beauftragung geklärt werden. Planung, sicherheitsrelevante Erdarbeiten, Rohrverbindung, Druckprüfung und Inbetriebnahme können nicht pauschal einem privaten Helfer zugeordnet werden. Verantwortliche Fachbetriebe müssen schriftlich benennen, welche Vorleistungen sie akzeptieren und unter welchen Bedingungen sie die Anlage übernehmen.
Jede freigegebene Eigenleistung benötigt eine Ausführungsbeschreibung, Terminabstimmung und Abnahmepunkt. Materialbestellung nach einer unbestätigten Skizze schafft kein belastbares Konzept. Ebenso wenig genügt eine Fotoreihe, wenn Prüfwerte, Rohrzuordnung oder Einmessung fehlen. Vor dem Verfüllen wird der aktuelle Plan mit der tatsächlichen Lage abgeglichen und von der dafür verantwortlichen Person freigegeben.
Sicherheit auf der offenen Baustelle hat Vorrang vor Zeit- oder Kostendruck. Gräben können einsturzgefährdet sein und dürfen nicht ohne geeignetes Konzept betreten werden. Erdlinie gibt keine Anweisung zur Ausführung und bewertet keine private Baustelle. Der Projektcheck fragt lediglich, ob Eigenleistung vorgesehen ist, damit Fachbetriebe Verantwortungsgrenzen, Qualifikation und notwendige Prüfungen früh ansprechen können.
Vollkosten, Nachträge und Vertragsgrenzen sichtbar machen
Ein seriöser Kostenrahmen umfasst Planung, mögliche Verfahrensleistungen, Baustelleneinrichtung, Erdarbeiten, Bodenlagerung oder Entsorgung, Rohr und Verteiler, Solemedium, Hauseinführung, Wärmepumpe, Hydraulik, Elektro, Prüfung, Dokumentation und Wiederherstellung. Eigenleistung wird nicht als kostenlose Position behandelt, sondern mit Material, Werkzeug, Zeit, Verantwortung und akzeptierter Abnahmegrenze beschrieben. Erst dann kann sie mit einem Fachangebot verglichen werden.
Angebote werden auf dieselbe Leistungsstruktur übertragen. Mengen und Annahmen stehen neben Ausschlüssen, Übergabepunkten und Regeln für Abweichungen. Besonders wichtig sind Boden- und Mengenrisiken: Der Vertrag sollte erläutern, wie zusätzlicher Aushub, ungeeignetes Material, Wasserhaltung oder eine geänderte Trasse freigegeben und abgerechnet werden. Ein pauschaler Endpreis ohne definierte Randbedingungen bietet nur scheinbare Sicherheit.
Förderhinweise bleiben von den Bruttokosten getrennt. Förderfähigkeit, Reihenfolge und Nachweise werden zum aktuellen Zeitpunkt aus der Originalquelle geprüft; ein Bonus wird nicht im Voraus versprochen. Der Entscheidungsbogen zeigt deshalb zunächst die vollständige Leistung und anschließend mögliche Finanzierungseffekte. So bleibt der Vergleich verständlich, wenn sich Förderregeln ändern oder eine technische Variante angepasst werden muss.
Trasse dokumentieren und Betrieb nachvollziehbar beobachten
Vor dem Verfüllen werden Trasse, Abschnitte, Rohrkreise, Verteiler, Leitungsweg und Hauseinführung nachvollziehbar dokumentiert. Einmessung, Fotos und Prüfprotokolle werden dem aktuellen Plan zugeordnet. Spätere Eigentümer oder Gewerke müssen erkennen können, wo die Quelle liegt und welche Flächen nicht ohne erneute Prüfung verändert werden sollten. Ein allgemeines Produktdatenblatt erfüllt diesen Zweck nicht.
Die Inbetriebnahme verbindet Solekreis, Wärmepumpe und Gebäudeseite. Volumenströme, Regelung, Heizkurve und Messkonzept werden gemeinsam betrachtet. Für eine belastbare Jahresarbeitszahl wird festgelegt, welche Stromanteile und Wärmemengen zur Systemgrenze gehören. Eine einzelne Anzeige am Gerät kann eine andere Bilanz abbilden als ein externer Zähler; deshalb werden Messpunkte und Auswertung dokumentiert.
Im ersten Betriebsjahr liefern reale Nutzung und Wetter zusätzliche Informationen. Auffällige Werte werden systematisch geprüft, ohne vorschnell die Quelle oder das Gebäude allein verantwortlich zu machen. Erdlinie garantiert keine Leistung und übernimmt keine Ausführungsplanung. Der Projektcheck strukturiert Grundstücks-, Gebäude- und Kontaktdaten für eine mögliche Vermittlung; technische Verantwortung, Freigabe und Abnahme verbleiben bei qualifizierten Fachleuten und zuständigen Stellen.
Fragen zum Prüfpfad
Häufig gefragt
Ist ein Ringgrabenkollektor immer platzsparender als ein Flächenkollektor?
Nicht automatisch. Die nutzbare Trasse, Bodenannahmen, Abstände, Zugang und Gebäudelast bestimmen die Geometrie. Eine gebündelte Anordnung kann Flächen anders nutzen, muss aber projektbezogen ausgelegt und mit der dauerhaften Grundstücksnutzung abgestimmt werden.
Kann der Ringgraben vollständig in Eigenleistung gebaut werden?
Das lässt sich nicht pauschal zusagen. Fachplanung, Sicherheit, Verbindungen, Prüfungen und Inbetriebnahme benötigen klare Verantwortung. Vorab muss schriftlich feststehen, welche Eigenleistungen ein Fachbetrieb akzeptiert, prüft und später in seine Gewährleistungsgrenze übernimmt.
Reicht eine frei verfügbare Auslegungszeichnung aus dem Internet?
Nein. Beispiele können das Prinzip erläutern, ersetzen aber keine Auslegung aus Heizlast, Grundstück, Boden und Betriebsweise. Die konkrete Trasse, hydraulische Kreise, Übergabepunkte und Verfahrensfragen müssen für das Vorhaben dokumentiert werden.
Welche Positionen gehören in ein vollständiges Ringgrabenangebot?
Planung, mögliche Behördenleistungen, Erdbau, Bodenmanagement, Rohr und Verteiler, Sole, Hauseinführung, Wärmepumpe, Hydraulik, Elektro, Prüfungen, Dokumentation und Wiederherstellung sollten klar zugeordnet sein. Ausschlüsse und Eigenleistungen werden ausdrücklich benannt.
Bestätigt der Erdlinie-Projektcheck die Machbarkeit?
Nein. Er strukturiert Gebäude-, Grundstücks- und Projektangaben für eine mögliche Vermittlung. Er ist weder Heizlastberechnung noch Quellenplanung, Genehmigung, Sicherheitskonzept oder Abnahme und garantiert kein Angebot oder positives Ergebnis.
Quellen und Prüfstand
Redaktionell geprüft am 28.08.2026. Externe Stellen können Verfahren und Dokumente ändern; für das konkrete Projekt gilt stets der aktuelle Stand.
