Der Leitfaden trennt Produktkennwerte, Planannahmen und reale Betriebsdaten. Er ordnet Messpunkte, Datenqualität, Wetter und Nutzung sowie die Wechselwirkung zwischen Erdquelle, Wärmepumpe und Gebäude. Ziel ist weder eine garantierte JAZ noch eine Fernprognose des Stromverbrauchs, sondern ein Messkonzept, mit dem Fachleute Abweichungen erkennen und kontrolliert bearbeiten können.
JAZ, COP und Stromverbrauch begrifflich trennen
Ein COP beschreibt die Leistung unter festgelegten Prüfbedingungen. Die Jahresarbeitszahl betrachtet ein reales System über einen längeren Zeitraum. Der Stromverbrauch ist wiederum eine absolute Energiemenge und hängt zusätzlich von Gebäude, Warmwasser, Wetter und Nutzung ab. Diese Größen dürfen nicht austauschbar verwendet werden. Ein hoher Produktkennwert allein sagt nicht, welche Jahresbilanz eine konkrete Anlage erreicht.
Planungssoftware kann eine erwartete Effizienz oder einen Verbrauch unter Annahmen berechnen. Das Ergebnis ist eine Prognose, keine Zusage. Eingangsgrößen wie Heizlast, Systemtemperatur, Quellenverhalten, Warmwasser und Regelung müssen sichtbar sein. Werden verschiedene Varianten verglichen, verwenden sie denselben Gebäude- und Nutzungsstand. Sonst erklärt der Zahlenunterschied möglicherweise nur unterschiedliche Annahmen.
Im Projektordner erhält jede Kennzahl eine Bezeichnung, Systemgrenze, Quelle und einen Zeitraum. Eine Zahl aus dem Datenblatt bleibt als Prüfwert gekennzeichnet, eine Simulation als Prognose und ein Zählerergebnis als Messung. Diese einfache Trennung verhindert, dass Marketing, Planung und Betrieb nachträglich zu einer scheinbar durchgehenden Erfolgskurve vermischt werden. Zusätzlich wird die Einheit ausgeschrieben und die Rechenformel hinterlegt. Monatswerte werden nicht zu einer Jahreskennzahl umbenannt, und eine Hochrechnung bleibt als solche markiert. Wer eine Zahl weitergibt, übernimmt auch ihre Grenzbeschreibung. Dadurch bleibt die Aussage selbst außerhalb des ursprünglichen Tabellenblatts verständlich.
Die Systemgrenze vor Einbau der Zähler definieren

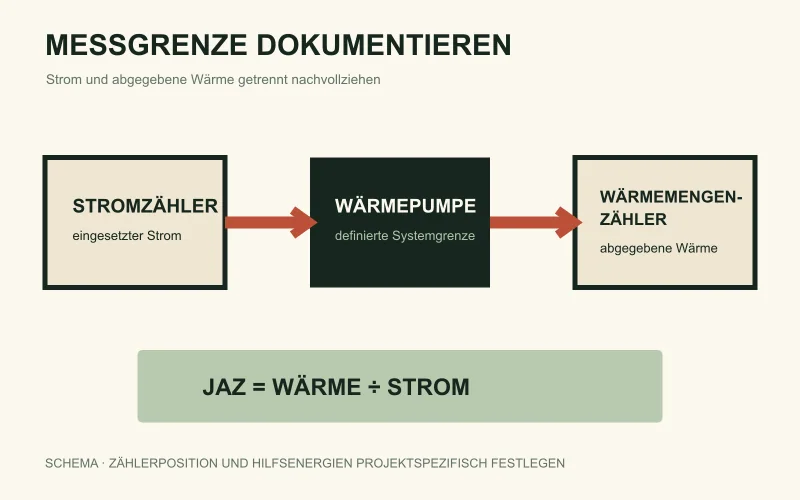

Die Formel Wärme geteilt durch Strom wirkt eindeutig, doch beide Seiten benötigen eine Grenze. Beim Strom ist zu klären, ob Verdichter, interne und externe Pumpen, Regelung, Solepumpe, Zusatzheizung und weitere Aggregate erfasst werden. Bei der Wärme muss feststehen, welche abgegebene Wärmemenge der Zähler misst und ob Raumheizung und Warmwasser gemeinsam oder getrennt betrachtet werden.
Unterschiedliche Grenzen können jeweils technisch sinnvoll sein, dürfen aber nicht als gleiche JAZ verglichen werden. Eine Geräteanzeige kann nur interne Komponenten bilanzieren, während ein separater Stromzähler die gesamte Wärmepumpenanlage erfasst. Das Messschema zeichnet deshalb Zählerpositionen, einbezogene Verbraucher und ausgeschlossene Bereiche. Jede veröffentlichte oder besprochene Kennzahl verweist auf dieses Schema.
Die Grenze wird vor Inbetriebnahme zwischen Planung, Elektro, Heizung und Eigentümer abgestimmt. Nachträgliche Zähler können möglich sein, aber Einbauort und Leitungsführung sind dann oft schwieriger. Das Angebot nennt Geräte, Einbau, Parametrierung, Zugriff und Übergabedokumentation. Eine Messoption ohne klaren Zähler und Verantwortlichen gilt nicht als fertiges Monitoringkonzept. Der Stromlauf- und Hydraulikplan markieren die Messstellen identisch. Bei mehreren Tarifen oder Unterverteilungen wird geprüft, ob ein Zähler wirklich alle vorgesehenen Verbraucher erfasst. Exporte, Apps und Cloudzugänge sind Komfortfunktionen; die langfristig verfügbare Primärablesung und Eigentümerschaft der Daten werden separat geklärt.
Zähler, Ablesung und Datenqualität nachvollziehbar organisieren
Strom- und Wärmemengenzähler benötigen geeignete Auslegung und fachgerechten Einbau. Ein Wärmemengenzähler verbindet Volumenstrom und Temperaturdifferenz; Einbaufehler oder ungeeignete Messbereiche können Ergebnisse verfälschen. Auswahl, Montage und Prüfung bleiben Aufgaben qualifizierter Fachleute. Erdlinie empfiehlt kein konkretes Produkt und bewertet keine Messstelle aus der Ferne.
Startstände, Datum, Einheit und Zähleridentifikation kommen in das Übergabeprotokoll. Für manuelle Ablesung wird ein fester Rhythmus verwendet; automatische Daten benötigen Zeitstempel, Zugriff und Aufbewahrung. Lücken, Rücksetzungen oder Gerätewechsel werden sichtbar markiert. Ein bereinigter Wert darf Rohdaten nicht überschreiben, ohne die Korrektur und ihre Begründung zu dokumentieren.
Plausibilitätschecks suchen keine perfekte Zahl, sondern offensichtliche Inkonsistenzen. Negative Differenzen, ungewöhnliche Sprünge, fehlende Zeiträume oder nicht passende Einheiten werden vor einer Bewertung geklärt. Bei Vergleich mehrerer Perioden müssen Länge und Systemgrenze übereinstimmen. Ein Teilwinter wird nicht als Jahresarbeitszahl bezeichnet, auch wenn die Division rechnerisch möglich ist. Rohstände werden unverändert archiviert, bevor eine Korrektur oder Aggregation erfolgt. Bei Zählerwechsel enden alte und neue Reihe mit dokumentierten End- und Startständen. Eine geschätzte Lücke wird niemals mit derselben Kennzeichnung wie eine Messung in die Kennzahl aufgenommen.
Wetter, Nutzung und Warmwasser neben der Kennzahl lesen
Ein kalter und ein milder Winter erzeugen unterschiedliche Lasten und Betriebsbedingungen. Auch Raumtemperaturen, Lüftung, Belegung und Warmwasser verändern Wärme und Strom. Eine JAZ wird daher zusammen mit Zeitraum und relevanten Nutzungsänderungen betrachtet. Wetterbereinigung kann bei fachlicher Auswertung helfen, ersetzt aber keine Dokumentation dessen, was im Gebäude tatsächlich geschah.
Warmwasser benötigt häufig ein anderes Temperaturniveau als Raumheizung. Haushaltsgröße, Speicher, Zirkulation und Hygieneprogramm beeinflussen den Anteil. Werden Raumheizung und Warmwasser gemeinsam gemessen, muss der Vergleich dies berücksichtigen. Eine veränderte Zirkulationszeit kann den Stromverbrauch beeinflussen, ohne dass Erdquelle oder Verdichter technisch schlechter geworden sind.
Nutzungsänderungen werden knapp protokolliert: längere Abwesenheit, neuer Wohnbereich, geänderte Raumtemperatur, zusätzliche Bewohner oder Umbau. Das Monitoring soll keine private Verhaltenskontrolle sein. Es benötigt nur genug Kontext, damit Fachleute technische und nutzungsbedingte Ursachen unterscheiden können. Personenbezogene Details gehören nicht in öffentlich geteilte Auswertungen. Ein neutraler Ereigniscode kann dafür genügen. Auch Wartung, Störung, längerer Ersatzbetrieb und Änderung der Heizkurve werden erfasst. Bei Veröffentlichung werden Adress- und Haushaltsbezug entfernt; die Systemgrenze und technische Einordnung bleiben erhalten, weil sie für den Vergleich wichtiger sind als persönliche Details.
Erdquelle und Systemtemperatur gemeinsam auswerten
Die Sole-Wasser-Anlage verbindet Wärmequelle und Heizsystem. Quellentemperaturen, Solevolumenstrom, Vorlauf, Rücklauf und Heizkurve beeinflussen Betriebsbedingungen. Einzelwerte werden nicht isoliert bewertet. Ein niedriger Wert kann bei bestimmtem Wetter oder Betriebszustand erwartbar sein; eine belastbare Diagnose benötigt Verlauf, Messstelle und Anlagenkonzept.
Bei Erdsonde, Flächenkollektor und Ringgrabenkollektor unterscheiden sich Geometrie und Regeneration. Aus einer allgemeinen Vergleichsgrafik lässt sich kein zulässiger Temperaturverlauf für ein konkretes Projekt ableiten. Die Fachplanung definiert Beobachtung, erwartete Bandbreite und Reaktion auf Auffälligkeiten. Eigentümer erhalten keine Aufforderung, Schutzgrenzen oder Pumpeneinstellungen eigenständig zu verändern.
Auch eine hohe Gebäudetemperatur kann Effizienz und Laufzeit beeinflussen. Werden Heizflächen oder Hydraulik optimiert, wird die Änderung mit Datum protokolliert und die Wirkung über einen ausreichend langen Zeitraum betrachtet. Quelle und Gebäudeseite werden nicht gegeneinander ausgespielt. Eine Abweichung kann aus mehreren kleinen Faktoren entstehen, die nur im Gesamtsystem sichtbar werden.
Bei der Inbetriebnahme eine belastbare Baseline schaffen
Die erste Wärmeabgabe ist noch keine optimierte Inbetriebnahme. Heizkurve, Volumenströme, Pumpen, Warmwasser, Zeitprogramme, Zusatzheizung und Solekreis werden geprüft und dokumentiert. Zählerstände und relevante Einstellungen bilden die Baseline. Offene Restarbeiten oder provisorische Betriebsweisen werden gekennzeichnet, damit ihre Daten nicht unbemerkt in eine spätere Jahresbewertung eingehen.
Die Einweisung erklärt, welche Werte Eigentümer beobachten dürfen und wann ein Fachbetrieb kontaktiert wird. Eine laufende Optimierung verändert jeweils nur nachvollziehbare Parameter. Mehrere gleichzeitige Eingriffe machen die Ursache einer Verbesserung oder Verschlechterung unklar. Sicherheits- und Schutzfunktionen bleiben unangetastet; Änderungen an ihnen sind keine normale Nutzeroptimierung.
Ein erster fachlicher Prüftermin wird nach einem geeigneten Betriebszeitraum vorgesehen. Die Auswertung betrachtet Komfort, Laufzeiten, Wärme, Strom, Warmwasser und besondere Ereignisse. Sie vergleicht nicht nur eine einzelne JAZ mit einer Werbeaussage. Wenn Daten fehlen, wird die Messlücke benannt und nicht durch Schätzung als gemessener Wert ausgegeben. Das Protokoll trennt sofort zu behebende Fehler, mögliche Optimierung und bloßen Beobachtungsbedarf. Für jede Änderung werden Ausgangswert, Ziel und nächster Prüftermin festgehalten. Ein positiver kurzer Trend gilt noch nicht als saisonal bestätigte Wirkung; der Beobachtungszeitraum muss zur Fragestellung passen.
Effizienzprognosen und Verbrauchsversprechen im Angebot prüfen
Ein Angebot mit einer erwarteten JAZ oder Strommenge muss die zugrunde liegenden Annahmen nennen. Dazu gehören Gebäudeheizlast, Systemtemperatur, Warmwasser, Quelle, Klima, Zusatzheizung und Systemgrenze. Fehlen diese Angaben, ist die Zahl nicht reproduzierbar. Ein Nachbarwert oder bundesweiter Durchschnitt kann Orientierung liefern, aber keine projektbezogene Prognose ersetzen.
Anbieterprognosen werden in eine gemeinsame Tabelle übertragen. Unterschiede bei Klima, Raumtemperatur, Warmwasser oder einbezogenen Pumpen werden sichtbar gemacht, bevor Zahlen sortiert werden. Eine niedrigere Verbrauchsprognose ist kein Vorteil, wenn sie eine kleinere Heizfläche, weniger Warmwasser oder ausgeschlossene Zusatzenergie voraussetzt. Die technische Plausibilität beurteilt eine qualifizierte Fachperson.
Strompreise werden nicht über die Lebensdauer fest versprochen. Für Wirtschaftlichkeitsbetrachtungen sind Szenarien mit benannter Preisannahme und Zeitraum sinnvoll. Projektkosten, Förderung, Wartung und mögliche Betriebsenergie bleiben getrennte Größen. Die Entscheidung sollte auch dann verständlich bleiben, wenn sich Tarif oder Wetter ändert und die reale JAZ erst nach Betrieb messbar wird.
Abweichungen systematisch statt durch Aktionismus bearbeiten
Eine niedriger als erwartete Kennzahl löst zunächst Datenprüfung aus. Systemgrenze, Zählerstände, Zeitraum und Ausfälle werden kontrolliert. Danach folgen Nutzung, Warmwasser, Einstellungen, Hydraulik, Gebäudeseite und Quelle in einer fachlich sinnvollen Reihenfolge. Ein sofortiger Komponententausch oder pauschale Schuldzuweisung kann Ursache und Gewährleistungsfrage eher verdecken als lösen.
Jede Maßnahme erhält Ausgangswert, Ziel, Verantwortlichen und Prüftermin. Die Anlage wird anschließend lang genug beobachtet, bevor eine weitere Änderung folgt. Bei sicherheitsrelevanten oder ungewöhnlichen Zuständen entscheidet der Fachbetrieb über sofortiges Handeln. Monitoring ist kein Ersatz für Wartung, Störungsdiagnose oder eine vorgeschriebene Prüfung.
Erdlinie garantiert keine Jahresarbeitszahl und überwacht keine Anlage. Der Projektcheck strukturiert Angaben für eine mögliche Vermittlung. Planung, Messkonzept, Zählerauswahl, Inbetriebnahme und Auswertung verbleiben bei qualifizierten Fachleuten. Dieser Leitfaden schafft eine gemeinsame Sprache für Kennzahlen und verhindert, dass ein Wert ohne Grenze oder Kontext zur Erfolgszusage wird. Bei einer Störung haben Sicherheit und Hersteller- beziehungsweise Fachbetriebsanweisungen Vorrang vor der Datensammlung. Monitoringwerte dürfen nicht zu eigenmächtigen Eingriffen in Schutzgrenzen, Solekreis oder Elektroanlage führen. Die Ursachenanalyse wird mit dem Anlagen- und Vertragsstand verbunden, damit Gewährleistungs- und Wartungswege nachvollziehbar bleiben.
Fragen zum Prüfpfad
Häufig gefragt
Was ist eine Jahresarbeitszahl?
Sie beschreibt das Verhältnis von abgegebener Wärme zu eingesetztem Strom über einen längeren Zeitraum. Aussagekräftig ist sie nur mit dokumentierter Systemgrenze, Messpunkten, Zeitraum und Einordnung von Warmwasser, Zusatzheizung und Pumpen. Start- und Endstände werden mit Datum, Einheit und Zählerkennung unverändert archiviert.
Ist der COP aus dem Datenblatt die spätere JAZ?
Nein. Der COP gilt für festgelegte Prüfbedingungen. Die reale Jahresarbeitszahl hängt zusätzlich von Gebäude, Temperaturen, Quelle, Hydraulik, Warmwasser, Wetter und Nutzung sowie der gewählten Messgrenze ab. Produktwerte werden nur bei identischen Prüfbedingungen miteinander verglichen; sie bleiben eine Bauteilinformation und werden nicht als Verbrauchs- oder Kostengarantie in das Projektangebot übertragen.
Reicht die Anzeige der Wärmepumpe für die Auswertung?
Nicht zwingend. Interne Anzeigen können andere Komponenten und Berechnungsmethoden umfassen als externe Zähler. Das Messschema muss zeigen, welche Strom- und Wärmemengen tatsächlich in der berichteten Kennzahl enthalten sind. Für die Einordnung werden Bedienungs- und Planungsunterlagen gelesen: Ist Wärme gemessen oder modelliert, welche Pumpen sind berücksichtigt, und kann ein Softwareupdate die Berechnung ändern? Parallel aufgezeichnete externe Zähler dienen nicht automatisch als wahrer Wert, sondern als zweite definierte Messgrenze. Abweichungen werden mit Zeitraum und Einheit untersucht. Die Anzeige bleibt nützlich für Trends, darf aber ohne dokumentierte Grenze nicht als vollständige Anlagen-JAZ veröffentlicht werden.
Kann Erdlinie den jährlichen Stromverbrauch vorhersagen?
Nein. Eine Fachplanung kann auf dokumentierten Annahmen eine Prognose erstellen. Erdlinie verspricht weder Verbrauch noch JAZ und ersetzt keine Gebäude-, Quellen- oder Wirtschaftlichkeitsberechnung.
Was tun, wenn die Kennzahl schlechter als erwartet ist?
Zuerst Daten, Grenze und Zeitraum prüfen, dann Nutzung und Technik systematisch untersuchen. Änderungen sollten fachlich geplant, einzeln dokumentiert und über einen geeigneten Zeitraum bewertet werden; Schutzfunktionen bleiben beim Fachbetrieb. Die Prüfung beginnt mit Zählerständen, Einheiten, Datenlücken und besonderen Ereignissen. Danach folgen Warmwasser, Raumtemperaturen, Heizkurve, Volumenströme, Zusatzheizung, Quelle und Gerätezustand nach fachlicher Priorität. Jede Maßnahme erhält Ausgangswert und Prüftermin. Bei Störung oder Grenzwertmeldung wird nicht bis zur Jahresauswertung gewartet, sondern der zuständige Fachbetrieb kontaktiert. Erdlinie nimmt keine Ferndiagnose vor.
